Elektrische Freiflächenheizungen

Zuverlässiger Schutz vor Eis- und Schneeglätte

Die Halmburger Freiflächenheizungen (Rampenheizung) werden zur Eisfreihaltung von Fahrbahnen, Auffahrten, Treppen, Terrassen, Gehwegen, Brücken, Hubschrauberlandeplätzen, Rolltorschienen, Klärbeckenränder usw. eingesetzt.

Das vorbeugende Heizsystem macht Schneeräumen und Salzstreuen überflüssig, dies spart Zeit und Material bei gleichzeitigem Komfortgewinn. Die Unfallgefahr infolge Eis- und Schneeglätte wird minimiert. Schäden durch Salzstreuen, an Bauwerken und Umwelt, werden verhindert.

Abtauvorgang: Durch die oberflächennahe Einbettung des Heizsystems, und vor allem durch die geringen Heizleiterabstände, wird eine optimale Wärmeverteilung und eine beachtliche Energieeinsparung gewährleistet.

Ungleichmäßiger Abtauvorgang bei großem Verlegeabstand. Wärmeverteilung bei einem Heizleiterabstand von 250 - 300 mm bei Heizbändern mit 90 W/m

Gleichmäßiger Abtauvorgang bei geringem Verlegeabstand. Wärmeverteilung bei einem Heizleiterabstand von 60 - 150 mm bei Halmburger Freiflächenheizungen mit max. 40 W/m

Heizleistung

Bis 50 mm Überdeckung ist eine Heizleistung von 300 W/m² ausreichend, von 50 bis 80 mm Überdeckung ist eine Heizleistung von 400 W/m² zu wählen. Gerechnet vom Heizsystem bis Oberkante Oberbelag. Bei besonderen örtlichen, klimatischen oder baulichen Gegebenheiten (z.B. Lagen über 1.000 NN) ist die Heizleistung zu erhöhen.

Treppen und Brücken sind im erhöhten Maße Wind ausgesetzt. Deshalb ist hier eine Heizleistung von ca. 400 bis 500 W/m² notwendig, unter Umständen ist eine Wärmedämmung erforderlich (Bodenaufbau klären).

Rolltorschienen, Klärbeckenränder und ähnliche Sonderanwendungen unterliegen ebenfalls einer erhöhten Wärmeableitung, deshalb ist bei der Beheizung auch hier eine höhere Heizleistung erforderlich.

Qualität und Zuverlässigkeit

Jede Freiflächenheizmatte wird einer strengen Qualitäts- und Funktionsprüfung unterzogen. Alle Prüfergebnisse werden auf dem beiliegenden Typenschild einzeln dokumentiert.

Halmburger Freiflächenheizungen (Rampenheizung) haben keine Verschleißteile und bedürfen somit keiner Wartung - ein besonderer Vorteil dieser Heizsysteme! Hochwertige Heizleiteraufbauten und eine lückenlose Produktionskontrolle garantieren eine lange Lebensdauer. Vor allem unsere werkseitig konfektionierte Anschlusstechnik machen die Freiflächenheizungen (Rampenheizung) sehr langlebig und absolut wasserdicht.

Bequeme Planung - schnell und kostenfrei

Ein weiterer Vorteil der Halmburger Freiflächenheizungen (Rampenheizung): Wir übernehmen die Planung für Sie. Es reicht ein Grundriss oder eine Skizze, den Rest erledigt Halmburger für Sie - schnell und kostenfrei.

Planung und Montage

Nach der Festlegung des Heizsystems und der erforderlichen Heizleistung werden in einem maßstabsgerechten Plan die Lage der einzelnen Heizkreise, Anschlusspunkte, Verbindungsmuffen, Leerrohre, die Lage des Fühlers sowie die Dehnungsfugen eingezeichnet.

Der Einbau der vorgefertigen Freiflächenheizsysteme erfolgt gemäß Verlegeplan und Einbauanleitung. Dabei ist darauf zu achten, dass das Heizsystem keinesfalls über Dehnfugen geführt wird und die Heizleitungen weder geknickt, gekreuzt, gequetscht, beschädigt oder gekürzt werden. Je nach Bodenaufbau und baulichen Erfordernissen ist der Untergrund vorzubehandeln.

Geschützt im Leerrohr können Anschluss- und Fühlerleitungen rechtwinklig über Dehnfugen geführt werden. Die bereits werksseitig angebrachten Anschlussleitungen werden von der beheizten Fläche heraus geführt und in der Regel ungeschnitten zum Schaltschrank verlegt.

Die Temperatur- und Feuchtefühler müssen außerhalb überdachter Bereiche und in senkrechter Position montiert werden.

Vor und nach dem Einbau des Bodenbelages sind die entsprechenden Kontrollmessungen durchzuführen. Die geltenden DIN-, VDE- und EVU-Vorschriften sowie Einbauanleitungen sind zu beachten. Der Anschluss darf nur durch einen Elektrofachmann erfolgen. Der Anlagenersteller muss alle beteiligten Gewerke informieren und koordinieren.

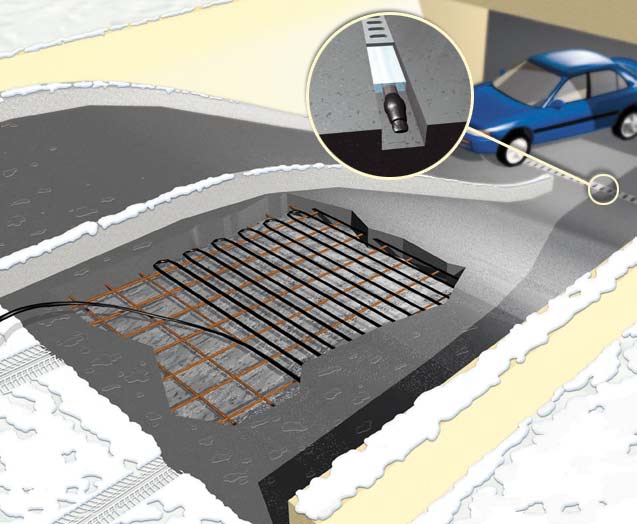

Das Heizsystem ist für die direkte Verlegung auf der oberen Bewehrung (Baustahlmatte) direkt im Beton geeignet. Durch den besonders robusten Aufbau des Heizleiters ist die Verwendung des Flaschenrüttlers zulässig. Durch diese Einbauvariante kann auf eine zweite Deckschicht für ein Heizsystem verzichtet werden, da der Fahrbahnbelag in einem Arbeitsgang "in einem Guss" bis zur Oberkante erstellt wird. Damit wird Material und vor allem Zeit beim Einbau und für das Aushärten weiterer Oberbeläge eingespart.

Durch die Vermattung auf ein formstabiles Stahlband sind die Heizmatten besonders schnell zu montieren. Die verlegefertigen Heizmatten werden durch Einscheiden und Umklappen des Stahlbandes an die zu beheizende Fläche angepasst. Der Heizleiter ist zusätzlich mit Kabelbindern auf der oberen Bewehrung zu fixieren.

Auch die Anschlussleitung ist für den Einbau im Rüttelbeton geeignet. Durch den speziellen Aufbau ist die Montage im Schutzrohr im Beton nicht erforderlich.

Das Heizsystem besitzt durch den Twin-Aufbau nur eine Anschlussleitung. Dadurch wird wertvolle Montagezeit und Material eingespart.

Das Heizsystem ist für die Verlegung im Estrich, Magerbeton, Mörtel- oder Sandbett (kein Splitt) geeignet. Durch die Vermattung auf ein formstabiles Trägernetz sind die Heizmatten besonders schnell zu montieren. Die verlegefertigen Heizmatten werden durch Einschneiden und Umklappen des Trägernetzes an die zu beheizende Fläche angepasst.

Auch die Anschlussleitung ist für den Einbau in die oben genannten Beläge geeignet. Durch den speziellen Aufbau ist die Montage im Schutzrohr im Bodenbelag nicht erforderlich.

Das Heizsystem besitzt durch den Twin-Aufbau nur eine Anschlussleitung. Dadurch wird wertvolle Montagezeit und Material eingespart.

Das Heizsystem ist für die Verlegung in Gussasphalt nach DIN geeignet. Dieser wird in der Regel im 2-Schicht-Verfahren per Hand aufgebracht und verstrichen.

Die Gussasphalt-Heizmatten werden auf der ersten erkalteten Gussasphaltschicht ausgelegt und anschließend mit der zweiten Schicht (max. 30 mm) überzogen. Nach Erkalten dieser zweiten Schicht kann eine weitere Gussasphaltschicht als Verschleißschicht aufgebracht werden (max. 30 mm). Im heißen Zustand ist der Gussasphalt gieß- sowie streichbar und bedarf beim Einbau keiner Verdichtung! Die maximale Einbautemperatur (Schocktemperatur) darf 240°C nicht überschreiten!

Durch die Vermattung auf ein formstabiles Trägernetz sind die Heizmatten besonders schnell zu montieren. Die verlegefertigen Heizmatten werden durch Einschneiden und Umklappen des Trägernetzes an die zu beheizende Fläche angepasst.

Auch die beiden Anschlussleitungen sind für den Einbau in den Gussasphalt geeignet. Durch den speziellen Aufbau ist die Montage im Schutzrohr im Gussasphalt nicht erforderlich.

Das Heizsystem ist für die Verlegung im frostsicheren und temperaturbeständigen Fliesenkleber geeignet.

Die verlegefertigen Heizmatten werden speziell nach den örtlichen Gegebenheiten angefertigt und sind dadurch präzise zu verlegen. Durch die Vermattung auf ein formstabiles Trägernetz sind die Heizmatten besonders schnell zu montieren. Die Heizmatten werden durch Einschneiden und Umklappen des Trägernetzes an die zu beheizende Fläche angepasst.

Bei der Verlegung der Heizmatten im Flexmörtel - Trägernetz nach "oben", bei einer alternativen Verlegung in einer Ausgleichsmasse ¯ Trägernetz nach "unten".

Auch die beiden Anschlussleitungen sind für den Einbau im Fliesenkleber geeignet. Durch den speziellen Aufbau ist die Montage im Schutzrohr im Fliesenkleber nicht erforderlich!

Ablaufrinnenheizung

Um ein ungehindertes Ablaufen des Schmelzwassers zu gewährleisten, sind sämtliche Ablaufrinnen einschl. Frostmeter (1,00 m unter Erdoberfläche) mit einem selbstlimitierenden Heizband zu beheizen. Bis zu einer Rinnenbreite von 150 mm ist eine einfache gestreckte Verlegung ausreichend. Bei breiteren Ablaufrinnen oder besonderen örtlichen, klimatischen oder baulichen Gegebenheiten ist eine Mehrfachbelegung erforderlich.

Die Freiflächenheizung muss bis zur Ablaufrinne in den frostfreien bzw. schneefreien Bereich verlegt werden.

Das selbstlimitierende Heizband wird bereits fertig mit einer entsprechend langen Anschlussleitung vorkonfektioniert. Die Verbindungsmuffe und die Anschlussleitung kann ebenfalls in der Rinne verlegt werden. Die Anschlussleitung wird in der Regel ungeschnitten zum Schaltschrank geführt. Die Ablaufrinnenheizung ist im Plan zu dokumentieren.
